ウェルコート100
光触媒機能性繊維加工剤
マルチパワー(MultiplePower)
 マルチパワーは、光触媒機能性酸化チタンを核とした繊維用消臭、抗菌、防汚加工 材料です。繊維基材を傷めることなく、臭い汚れ等の有害有機物のみを吸着分解するアパタイト被覆型複合酸化チタンの特性をフルに活かした繊維用加工剤です。

1.特 長
 光触媒効果+吸着分解型消臭・抗菌効果「世界初のダブルのパワー」。高性能消臭剤と高性能抗菌剤を併用していますので、光触媒が機能しない光の当たらない環境でも強力な消臭、抗菌効果が得られます。又、吸着した臭いの成分や菌などの有機物や有機性の汚れは光があたることにより光触媒酸化チタンが分解します。
SEK基準に基づいた耐洗濯性を有します。また、抗菌効果のみならず、ヒトインフルエンザに対する抗ウイルス効果も証明されています。

(光触媒の長所)
 光触媒は、光があたることで有機物を分解し消臭、抗菌、防汚します。また光触媒の最大の特徴は、その機能が繰り返し発揮されることにあります。マルチパワーは繊維基材を傷めることなく、臭いや汚れ成分のみを吸着分解するアパタイト被覆型複合酸化チタンを使用しています。

(光触媒の欠点)
 しかし、光触媒の最大の欠点は光が無いと機能しないことにあります。

(マルチパワーの解決)
 光触媒以外に、消臭効果のある金属触媒と繊維専用の抗菌剤を添加することにより、光の有無にかかわらず、安定した消臭抗菌効果を付与します。
暗所では、アパタイトが有害物質を吸着し金属触媒と抗菌剤が菌の繁殖を防ぐ。そして、光を受けることにより吸着した有害物質を光触媒が酸化分解するメカニズムが可能になりました。

2.構 成

○外 観 半透明乳白色粘調分散液
○イオン性 アニオン
○溶解性 冷水に分散
○調 液 水性一液タイプ。使用時に水にて希釈。

.

3.加 工
マルチパワーは、繊維ライン専用の加工剤です。パディング加工もしくはスプレー加工に対応します。

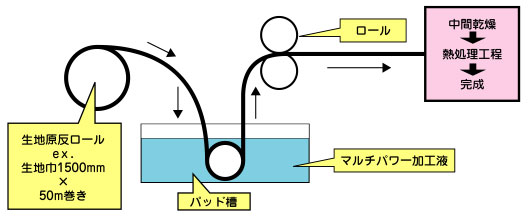

(パディング加工)
 通常、繊維加工における仕上工程で行います。生地原反を連続的に充分に浸漬させ、
2本のロールで生地原反を一定圧力で絞る事により、生地原反全体にマルチパワー
をムラなく、均一に加工します。その後、乾燥工程により加工剤を定着させます。


.

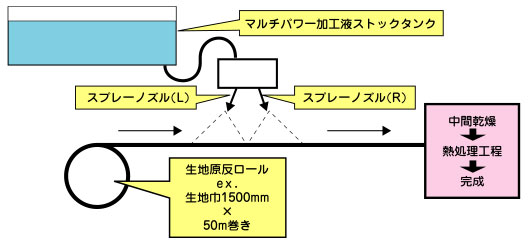

(スプレー加工)
 マルチパワーをスプレーノズルで噴霧します。その後、乾燥工程により加工剤を定着
させます。片面のみ加工等の場合には、パディングよりスプレー加工を選択します。

.

4.性能評価試験
  マルチパワーを女性用下着(綿100%)に加工。洗濯前後の消臭性能及び抗菌性能を評価した。

(試 料)
 マルチパワーを加工した女性用下着(綿100%)。
JIS L-0217 103法に準じて10回、20回洗濯。(JAFET標準洗剤使用)
(抗菌試験)
内容:JIS L-1902繊推製品定量試験方法に基づき実施。菌液接種時に活性剤
Tween80を使用。
細菌:Staphylococcus aureus NBRC12732(黄色ブドウ球菌)
判定:静菌活性値が2.2以上で抗菌効果が有る。(JAFET基準)
この試験は、増殖値が1.5以上で成立。
結果:洗濯20回後においても充分が抗菌性能が確認された。

菌数
菌数平均値
増殖値
試験布欄は静菌活性値
N1
N2
未加工布0時間
未加工布18時間
9.4×104
7.8×107
9.8×104
8.2×107
9.6×104
8.0×107
2.9(試験成立)
試験布
(洗濯0回)
<20
<20
<20
6.6(抗菌性能有)
(洗濯10回)
<20
2.8×103
1.4×103
4.8(抗菌性能有)
(洗濯20回)
5.0×103
5.8×103
5.4×103
4.2(抗菌性能有)
(消臭試験)
 内容:SEK基準のJAFET法にて実施。放置時間2時間。
対象臭はアンモニア、酢酸、イソ吉草酸とする。
判定:SEK基準合格は減少率70%以上。
結果:洗濯20回後においても充分な消臭性能が確認された。


悪臭ガス残存濃度(ppm)
AREA値
アンモニア
酢酸
イソ吉草酸
初期濃度
100ppm
50ppm

38ppm

未加工布
50.0
8.0
2018
試験布
(洗濯0回)
7.0(90.0%)
1.0(97.5%)
0(100%)
(洗濯10回)
8.0(88.6%)
5.0(87.5%)
1749(95.0%)
(洗濯20回)
10.0(85.7%)
6.0(85.0%)
1937(97.4%)
判 定
全てに消臭性能が認められた70.0%<85.0〜100%
