１．電気抵抗
電気抵抗値は、鉄、溶融亜鉛メッキ鋼板の約４倍程度高い。（次図参照）また、温度変化による変化率が小さい。
○鉄アルミの電気抵抗値： 390×10 － 6 ㎜・ ohm
○鉄の電気抵抗値： 97.1×10 － 6 ㎜・ ohm

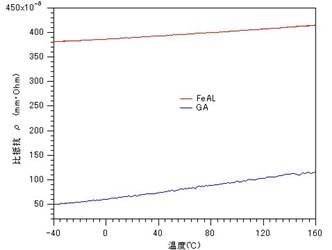

（図表１０：温度と電気抵抗）
１．電気抵抗
電気抵抗値は、鉄、溶融亜鉛メッキ鋼板の約４倍程度高い。（次図参照）また、温度変化による変化率が小さい。
○鉄アルミの電気抵抗値： 390×10 － 6 ㎜・ ohm
○鉄の電気抵抗値： 97.1×10 － 6 ㎜・ ohm
（図表１０：温度と電気抵抗）
２．熱拡散率
熱が逃げにくい特徴があります。熱拡散率は0.05067cm2/s
（ レーザーフラッシュ法により測定 [測定温度：22.4℃、試料厚：0.9663mm] ）
（ 参考値 Ti：0.06505 cm2/s、SK：0.1161 cm2/s、SUS304：0.03808 cm2/s ）
３．電磁性と保温性の応用
電磁調理器による加熱実験では、普通鋼と比較して約25％以上の節電効果と高い保温性が確認されております。
○電磁調理器による加熱テスト
・加熱比較テスト①：Ｍ社製電磁調理器で200℃に温度設定しサンプルを加熱。
サーモスタット稼働による温度変化を計測・加熱比較テスト②：Ｍ社製電磁調理器で140℃に温度設定しサンプルを加熱。
ピークにて自動断電。その後の温度変化を計測・サンプル：普通鋼 Ｓ45Ｃ 4.5㎜×215㎜×250㎜
インテリアル Fe AL 4.5㎜×215㎜×250㎜

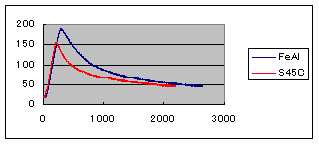

（図表11：電磁調理器による加熱比較テスト①） （図表12：電磁調理器による加熱比較テスト②）
図表： 縦軸は温度(℃)、横軸は時間(sec)
図表： 縦軸は温度(℃)、横軸は時間(sec)
最高到達温度：インテリアル（189℃）、普通鋼（154℃）
冷却時間（最高～50℃）：インテリアル（1,857sec）、普通鋼（1,540sec）
